产品概述
母线槽是封闭、密集、绝缘型的母线槽，插接式高强封闭母线集空气与密集母线之优点，既能承受较强的电动力，又具较好的散热性能，大大提高了其载荷能力。加之外壳结构设计，采用成型机成型，使其具有非凡的支撑强度，可保证连接6m母线中心沿重70公斤的压力，跨度不超过15㎜，解决了大跨度安装无法支撑中吊装的困惑。广泛应用于各行业的输配电系统中，安装维护方便。
母线槽适用于交流三相四线，三线五线制，频带率50-60HZ，额定电压至660V，额定工作电流250-5000A的供配电系统，承担配电任务，用于低压配电屏与大，中型负载的连接，作为大电流的输电，用于电力变压器与低压配电屏以及重型负载的连接。主要应用于现代化的车间，汽车制造厂，电机制造业的电焊线，工业用电炉，厂房和高层建筑等。

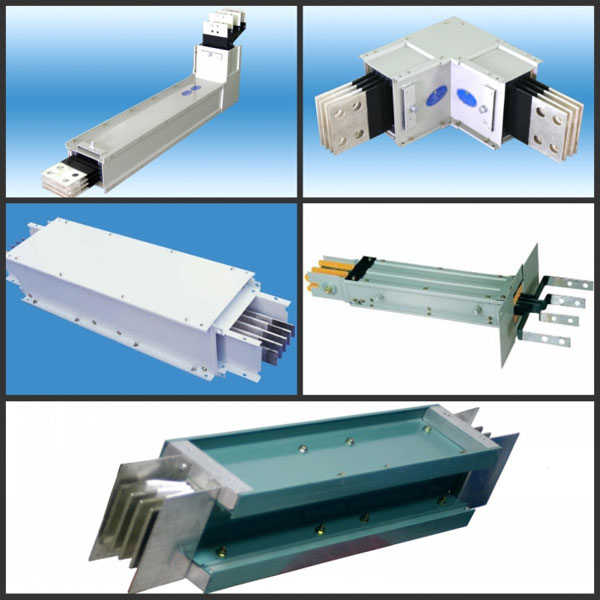

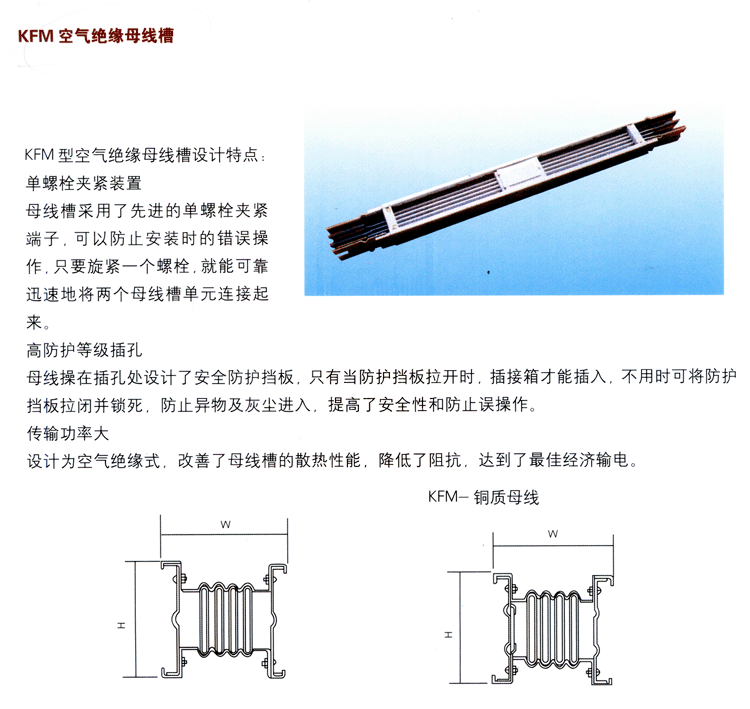

空气型母线槽详细介绍
华立系列母线槽是封闭、密集、绝缘型的母线槽，插接式高强封闭母线集空气与密集母线之优点，既能承受较强的电动力，又具较好的散热性能，大大提高了其载荷能力。加之外壳结构设计，采用成型机成型，使其具有非凡的支撑强度，可保证连接6m母线中心沿重70公斤的压力，跨度不超过15㎜，解决了大跨度安装无法支撑中吊装的困惑。广泛应用于各行业的输配电系统中，安装维护方便。

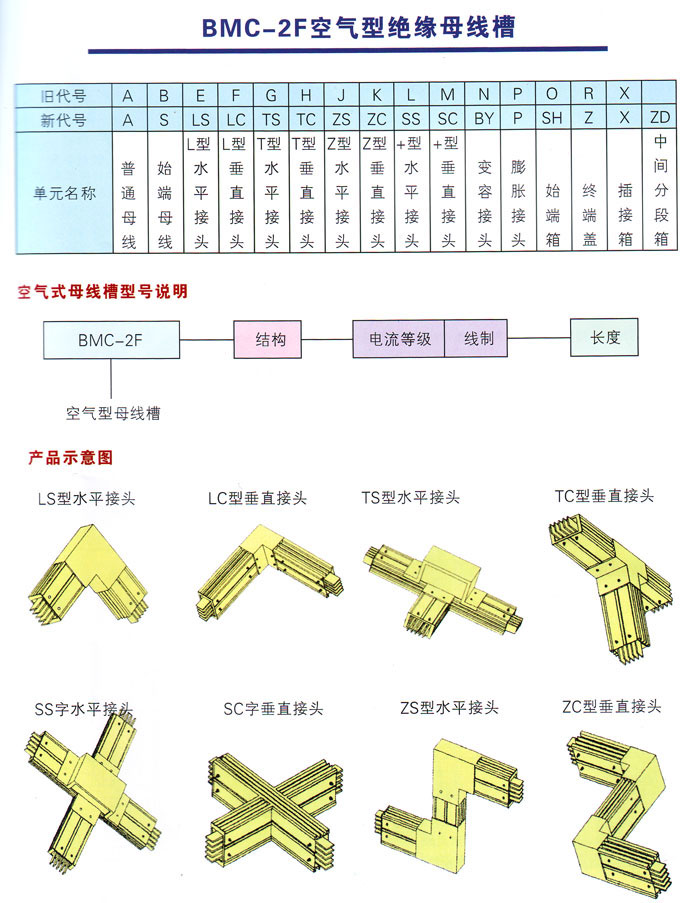

| 名 称参 数 护 套镀锌钢板 母 线 铜排绝缘材料 聚四氯乙烯额定电压 ≤600VAC50HZ-60HZ额定电流100A-5000A 线 制 3、4、5单位长度 6M-3M二十六，每档差0.1配 件 T、X、L、Z形接头，各种接插件齐全 |
1、母线结构及电流等级表CMC-3A铝质母线。
|
额定 电流 |
每相母线 （mm) |
3线制 | 4线制 | 5线制 | ||||||
|
W (mm) |
H (mm) |
重量 kg/M |
W (mm) |
H (mm) |
重量 kg/M |
W (mm) |
H (mm) |
重量 kg/M |
||
| 250 | 6×40 | 125 | 100 | 9 | 140 | 100 | 11 | 160 | 100 | 12 |
| 400 | 6×50 | 125 | 120 | 11 | 140 | 120 | 13 | 160 | 120 | 14 |
| 630 | 6×60 | 125 | 120 | 13 | 140 | 120 | 15 | 160 | 120 | 16 |
| 800 | 6×80 | 125 | 170 | 16 | 140 | 170 | 19 | 160 | 170 | 21 |
| 1000 | 6×100 | 125 | 170 | 18 | 140 | 170 | 23 | 160 | 170 | 26 |
| 1250 | 6×140 | 125 | 230 | 23 | 140 | 230 | 28 | 160 | 230 | 33 |
| 1600 | 6×170 | 125 | 230 | 29 | 140 | 230 | 31 | 160 | 230 | 36 |
